概述
本機主要用于醫藥、食品、化工、農副產品加工等行業的粉末物料混合、制粉干燥、顆?！绊攪姟卑碌茸鳂I(yè)中。如片劑用的顆粒。速溶飲料、調味品采用的顆粒。
本機是按 GB12254－90 《藥用沸騰制粒器》國家標準，綜合國內外同類產品的使用情況設計的新型產品。
工作原理
系統風機將新鮮空氣從過濾器、加熱器入口吸入。經凈化、加熱后的空氣從制粒器下部篩網穿過。高速氣流維持粉末物料懸浮，形成穩定的流化床。作為粘結劑的溶液經輸液泵壓送到噴槍后，象霧一樣的噴射到干燥室中的粉末上，使粉末凝聚成多孔狀顆粒，粒子形成后，按預定周期在干燥器中干燥，含濕空氣經干燥器頂部防靜電袋濾器捕集粉塵后排至室外。
沸騰制粒方法是噴霧技術和流化技術綜合運用的成果，使傳統的混臺、制粒、干燥過程在同一密閉容器中一次完成，故又稱為“一步制粒器”。
特點
1、粉末制粒后，改善了流動性，減少了粉塵的飛揚。同時獲得了溶解性能良好的產品。
2、由于混合、制粒、干燥過程一次完成，提高了效率。
3、產品的粒度能進行自由的調節。
4、采用特殊導電纖維的過濾器，有效的去除靜電，防止了粉末和溶劑引起的靜電火花放電而引起的爆炸。
5、采用超級噴射式除塵機構，便于清洗和消除污染。
6、采用氣缸頂升裝置，方便進出料。
7、設備無死角，卸料快速、安全、清洗方便符合GMP要求。
8、設備自控，操作方便。并可根據用戶需要采用模糊技術控制。
9、去除輸液泵及噴槍后可用作沸騰干燥器。

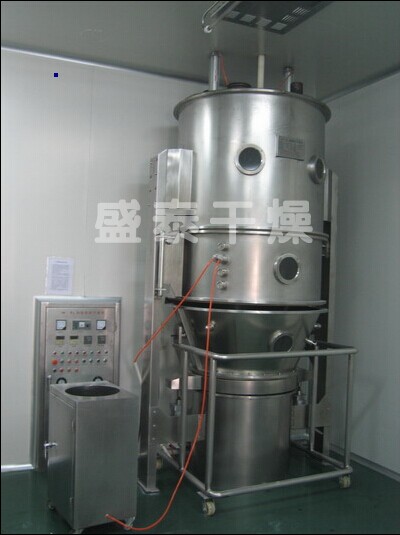

沸騰制粒器 裝置供貨組成
|
1、主機一臺
|
|
2. 控制箱一臺
|
|
3. 風機一臺
|
|
4. 輸液泵一臺
|
|
5. 消聲器一臺
|
型號說明
|
FLB-120
|
|
|
FL
|
沸騰制粒干燥
|
|
B
|
防爆型（C為標準型）
|
|
120
|
每批投料120kg
|
|
項 目Item |
機 型 model |
||||||||||
| 名 稱 | 單 位 | 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | |
|
原料容器
|
容 積
|
升liter |
12
|
22
|
45
|
100
|
220
|
420
|
670
|
1000
|
1500
|
|
直 徑 |
毫米mm |
300
|
400
|
550
|
700
|
1000
|
1200
|
1400
|
1600
|
1800
|
|
|
生產能力
|
公斤/批kg/batch
|
3
|
5
|
15
|
30
|
60
|
120
|
200
|
300
|
500
|
|
| 蒸汽steam |
壓 強
|
兆帕Mpa | 0.4-0.6 | ||||||||
|
耗 量
|
公斤/小時kg/hr
|
50
|
80
|
130
|
150
|
190
|
230
|
280
|
360
|
450
|
|
|
壓縮空氣 |
壓 強
|
兆帕Mpa | |||||||||
|
耗 量
|
米3/分 m3/min
|
0.3
|
0.5
|
0.7
|
0.8
|
1.3
|
1.5
|
1.8
|
1.9
|
2.0
|
|
| 風機功率 | 千瓦 kw |
2.2
|
3
|
4
|
5.5
|
11
|
15
|
22
|
30
|
45
|
|
|
電加熱功率
|
千瓦 kw |
9
|
15
|
36
|
60
|
81
|
120
|
150
|
180
|
240
|
|
| 噪 聲 | 分貝 db |
風機隔離處理小于75分貝 |
|||||||||
|
主機安裝參考尺寸 |
A |
1280
|
1900
|
2100
|
2250
|
2650
|
2800
|
3500
|
4000
|
5600
|
|
| B |
700
|
700
|
700
|
1100
|
1320
|
1180
|
1480
|
1810
|
2100
|
||
| C |
1200
|
1200
|
1350
|
1800
|
2400
|
2200
|
3800
|
2400
|
2400
|
||
| D |
160
|
220
|
380
|
420
|
480
|
630
|
520
|
600
|
680
|
||
| E |
560
|
660
|
820
|
1280
|
1280
|
1540
|
1780
|
2060
|
2260
|
||
| φ |
300
|
400
|
550
|
1000
|
1000
|
1200
|
1400
|
1600
|
1800
|
||
1、制冷工業中的造粒:片劑顆粒、沖劑顆粒、膠囊劑顆粒。
2、食品工業的造粒:可可、咖啡、奶粉、顆粒果汁、調味品等。
3、其它行業的造粒:農藥、飼料、化肥、顏料、染料化工等。
4、粉狀或顆粒濕物料的干燥。
5、包衣:顆粒、丸劑保護層、備色、緩解、薄膜、腸溶包衣等。
